目前，钢铁行业生产工艺80%以上采用长流程生产工艺，包括焦化、烧结（球团）、炼铁、炼钢、轧钢等工艺在内，产污环节多，污染物排放量大。

网图若有侵权，请联系我们删除

1.1烧结工序排放烟气

烧结工序是将铁矿粉，各类助熔剂及细焦炭经由搅拌、造粒后，由布料系统加入烧结机，由电火炉点燃细焦炭，并由抽气风车抽风完成烧结反应，之后烧结矿经破碎冷却，筛选后送往高炉作为冶炼铁水的主要原料。烧结流程如图1所示。

   图1烧结流程图  网图若有侵权，请联系我们删除

烟气主要来自烧结机头，特点是烟气量大（以200m²烧结机为例，占本工序废气量约38%，占整个钢铁联合企业废气量约16%），烟气成分复杂，烟气中二氧化硫含量受原料（包括铁料、焦粉、原煤等）成分影响波动大（多为500-1500mg/m³，特殊地区可达3000-5000mg/m³），烟气温度多在120-150℃；氮氧化物含量一般为150-300mg/m³。

1.2高炉热风炉排放烟气

在炼铁工序中，高炉作业是将铁矿石、焦炭及助熔剂由高炉顶部加入炉内，再由炉下部鼓风嘴鼓入高温热风，产生还原气体，还原铁矿石，产生熔融铁水与熔渣的过程。高炉生产流程如图2所示。

       图2高炉生产流程图   网图若有侵权，请联系我们删除

  热风炉产生烟气特点是二氧化硫含量主要受燃料（焦炭、喷吹煤和煤气）硫分影响大（多为30-100mg/m³），烟气温度多在140-220℃；氮氧化物含量一般为200mg/m³左右。

1.3焦炉排放烟气

焦化工序中，炼焦作业是将焦煤经混合，破碎后加入炼焦炉内经干馏后产生焦炭及粗焦炉气的过程。炼焦生产流程如图3所示。

       图3炼焦生产流程图    网图若有侵权，请联系我们删除

该过程产生烟气特点是二氧化硫含量主要受燃料（煤和煤气）硫分影响大（多为300-1000mg/m³），烟气温度多在210-350℃；氮氧化物含量一般为300-1000mg/m³。

1.4轧钢工序中加热炉排放烟气

轧钢作业是将钢材重新塑型的一个过程，分为热轧和冷轧，其生产流程如图4所示。

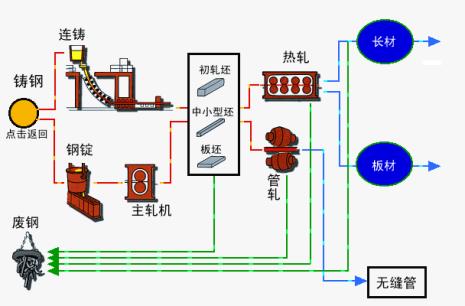

图4轧钢流程图           网图若有侵权，请联系我们删除

 — 直击展会现场 —
